当CPU中的程序执行时间超过最大循环时间或者发生时间错误事件（例如，循环中断OB仍在执行前一次调用时，该循环中断OB的启动事件再次发生）时，将触发时间错误中断优先执行OB80。如果程序中没有创建OB80，CPU将进入停止模式。如果程序中已创建OB80，但是在同一次循环内程序执行超出设定的最大循环时间两次，CPU也将进入停止模式。

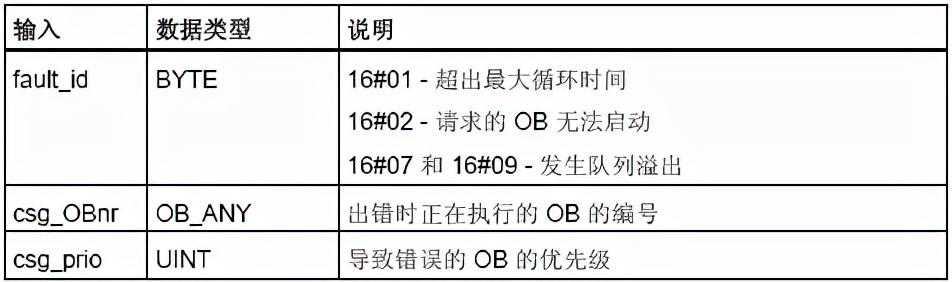

●与时间错误OB80相关的信息当触发时间错误中断时，通过OB80的接口变量读取相应的启动信息。OB80的接口变量及启动信息参考下图1、2。
图1.OB80接口变量
图2.OB80启动信息
●时间错误OB的使用示例：例如：在OB1中做一个循环跳转程序，可通过设置时间控制该部分程序的循环时间，当该部分程序的执行时间大于CPU设定的最大循环时间时，触发时间错误事件。

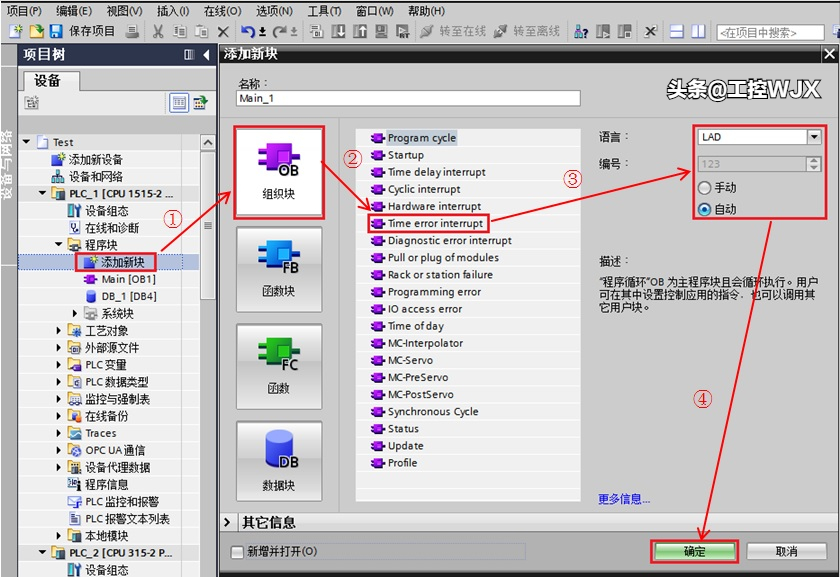

1、按如下步骤创建时间错误OB80。如图3。
图3.创建时间错误OB80
2、OB80中编程如下图，创建地址为MB100、MW102、MW104的变量用于存储出现时间错误时读取到的启动信息。如图4。
图4.OB80中编程

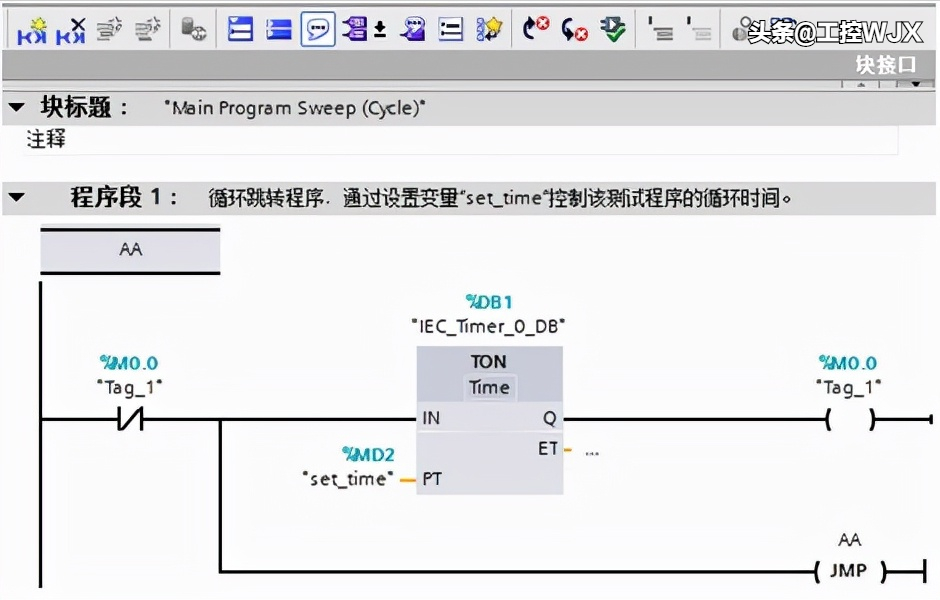

3、在OB1中编写一个循环跳转程序，其循环执行时间可通过变量“set_time”设定。如图5。
图5.OB1中编程
4、程序下载，测试：
①如果在监控表中将变量“set_time”设置为160ms，则CPU报故障且没有停机，可从监控表中读取到OB80的启动信息，同时查看故障缓冲区。如图6。
图6.测试结果1
②如果在监控表中将变量“set_time”设置为310ms，则CPU立即停机，可从监控表中读取到OB80的启动信息，同时查看故障缓冲区。如图7。
图7.测试结果2
注：S7-1500CPU默认最大循环时间为150ms。
●重新触发扫描循环看门狗指令“RE_TRIGR”“RE_TRIGR”指令用于在单个扫描循环期间重新启动扫描循环监视定时器。其功能是执行一次“RE_TRIGR”指令，使允许的最大扫描周期延长一个最大循环时间段。
使用示例：在上个示例中的时间错误OB80块中调用指令“RE_TRIGR”，当OB1中的循环跳转程序执行时间大于CPU设定的最大循环时间时，触发时间错误OB80并执行指令“RE_TRIGR”重新触发扫描循环看门狗。

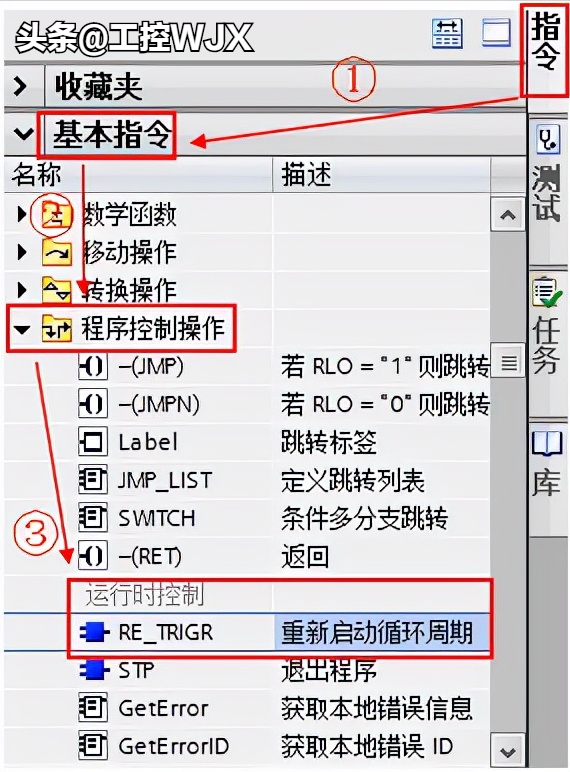

1、在OB80中编程调用“RE_TRIGR”指令。在“指令-基本指令-程序控制操作-运行时控制”中可以找相关指令。如下图8。
图8.调用重新触发扫描循环看门狗指令
2、OB80中编程如下图，在程序段2中增加重新触发扫描循环看门狗指令“RE_TRIGR”。如图9。
图9.OB80中编程
3、程序下载，测试：

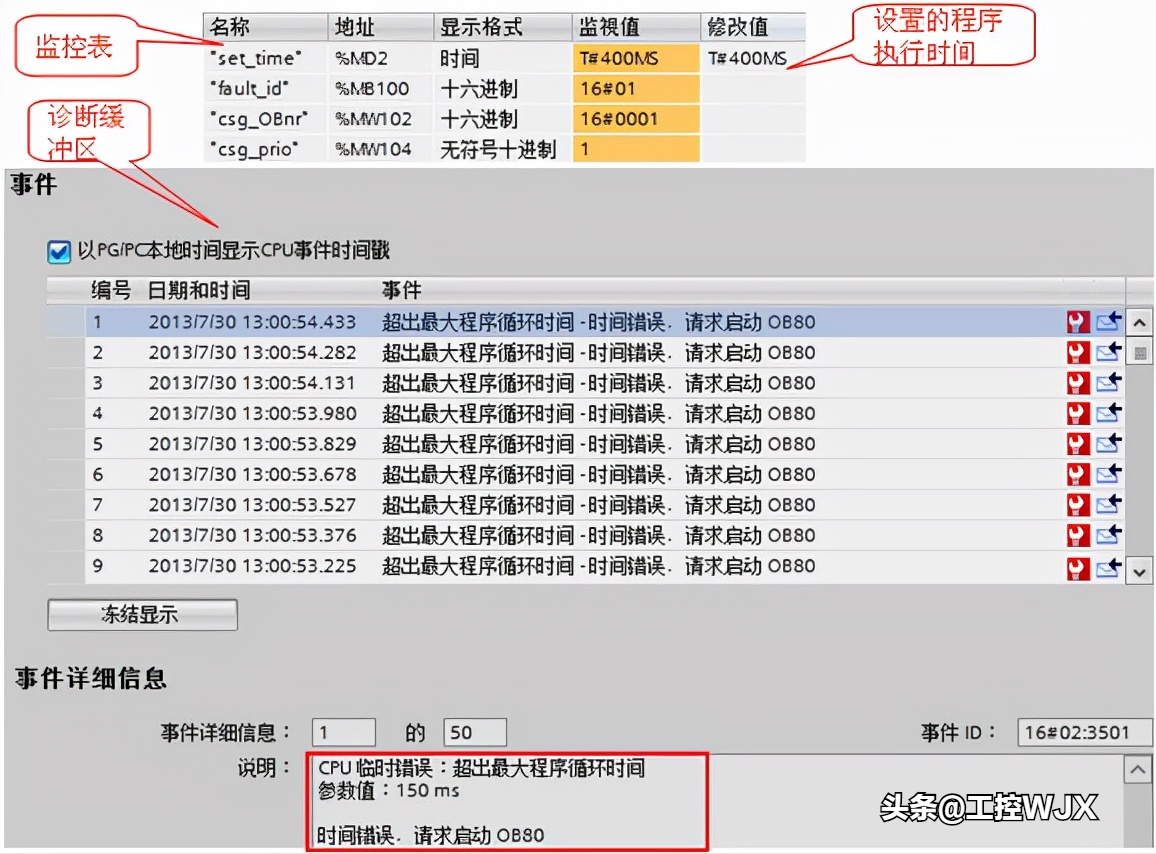

如果在监控表中将变量“set_time”设置为400ms(大于两倍最大循环时间300ms)，由于“RE_TRIGR”指令的作用CPU报故障但没有停机，可从监控表中读取到OB80的启动信息，同时查看故障缓冲区。如图10。
图10.测试结果3
关于指令“RE_TRIGR”的相关详细信息，请查看在线帮助。
哪些情况会触发时间错误中断，以及CPU在这些情况下如何响应？
1.超出最大循环时间
在CPU属性中组态最大循环时间（默认150ms），当CPU中的程序执行时间超过最大循环时间时，如果OB80不存在，CPU将切换到STOP模式（例外情况：V1版CPU仍然处于RUN模式）；如果OB80存在，则CPU执行OB80且不停机；如果同一程序循环中出现两次“超过最大程序循环时间”且没有通过指令“RE_TRIGR”复位循环定时器，则无论OB80是否存在，CPU都将切换到STOP模式。
2.请求的OB无法启动
如果循环中断、延时中断请求OB，但请求的OB已经在执行，就会出现请求的OB无法启动这种情况。
3.发生队列溢出
如果中断的出现频率超过其处理频率，就会出现发生队列溢出这种情况。如果OB80不存在，则CPU将切换到STOP模式；如果OB80存在，则执行OB80，CPU将保持为RUN模式。
4.总结：发生任何上述事件都将在诊断缓冲区生成一个描述相应事件的条目。无论是否存在OB80，都将生成诊断缓冲区条目。
