欧姆龙CP1H系列PLC无协议通信程序实例

某项目要用CP1HPLC通过无协议通信对变频器读写数据。无协议通信是什么原理呢？下面来学习一下吧。

无协议通信指的是不使用固定的协议，根据通信设备所能支持的开放协议，通过串行端口发送、接收数据的功能。CP1HPLC通过添加串行端口选件板CP1W-CIF01、CP1W-CIF11或CP1W-CIF12，用RS-232C或RS-485/422A端口连接通信设备。

一、软件设定

如CP1HPLC使用左侧卡槽安装选件板CP1W-CIF11，我们就设置串口1界面里的参数。

上图中的RS-232C是指的是无协议通信，并不是指端口类型，本例中使用RS-485端口。设置好后，传送到PLC中，断电重启后生效。

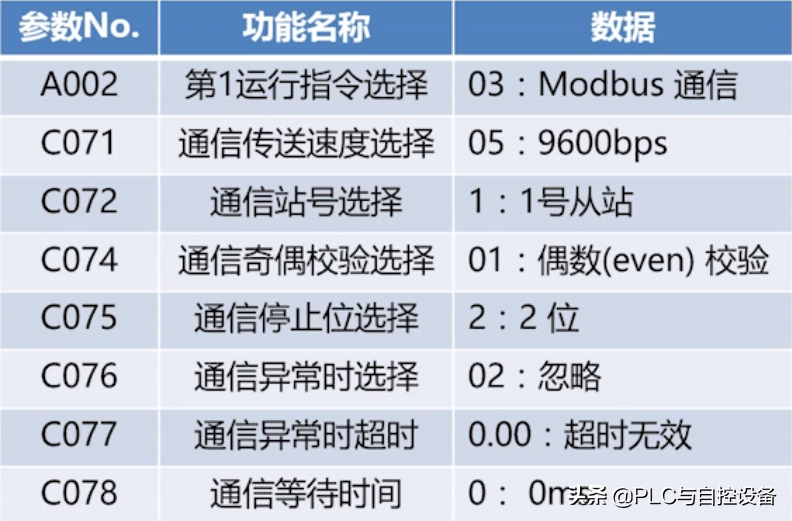

欧姆龙变频器3G3MX2的参数可以设定为下表所示数据：

变频器参数设定完成，需要断电重启一次完成参数存储。

二、通信接线

选件板正面中的SDA-（或RDA-）连接变频器中的RS-端子，选件板中的SDB+（或RDB+）连接变频器中的RS+端子。

选件板背面中的拨码开关1=OFF（无终端电阻，如有终端电阻则为ON），4=OFF，2=ON，3=ON，5=ON，6=ON。

如使用的是RS-232C端口，串口的4、5端子需要短接。

三、PLCDIP开关设定

CP1HPLC的DIP开关4关联选件板槽1的设置，DIP开关5关联选件板槽2的设置，在用工具总线通信的情况下使用ON，根据PLC系统设定的通信协议的情况下使用OFF。

无协议通信并不是指不需要通信协议，是指PLC的通信协议根据通信设备所支持的开放协议来通信，如Modbus协议。

四、程序编写

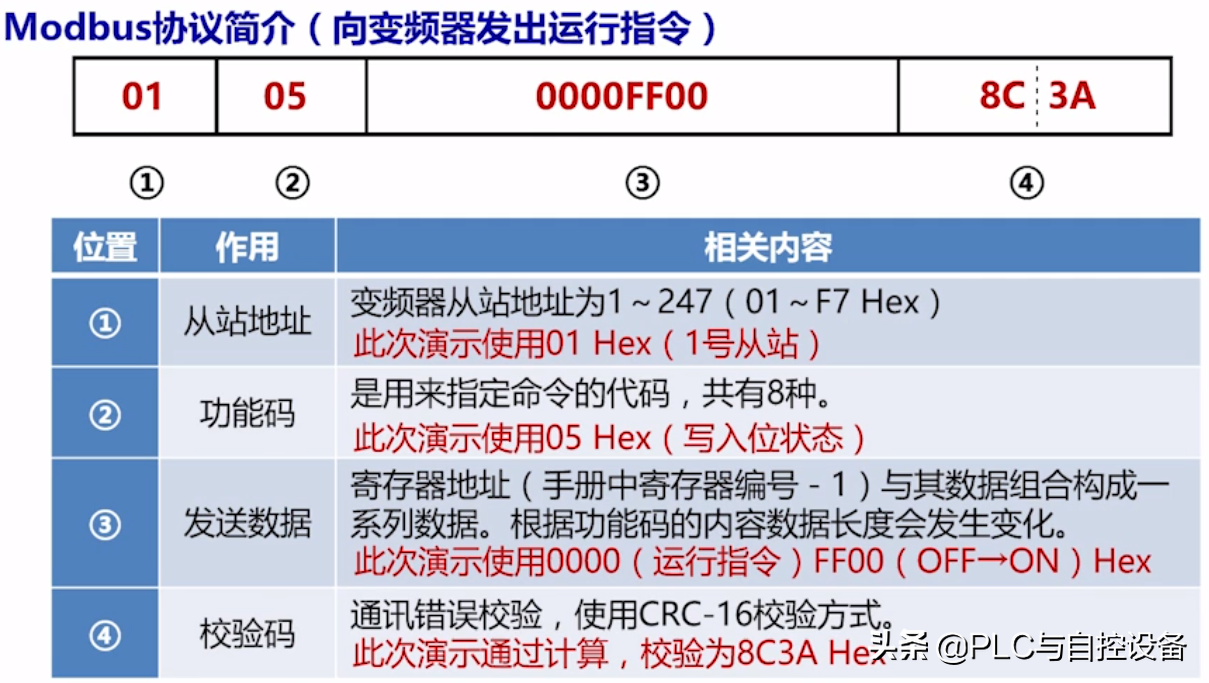

如控制要求为：向变频器发送指令，启动运行变频器，要发送的数据如下表所示。

Modbus协议是十六进制格式的协议，传送的单位是字节，两个位是一个字节，上图中共需要传送8个字节的数据。

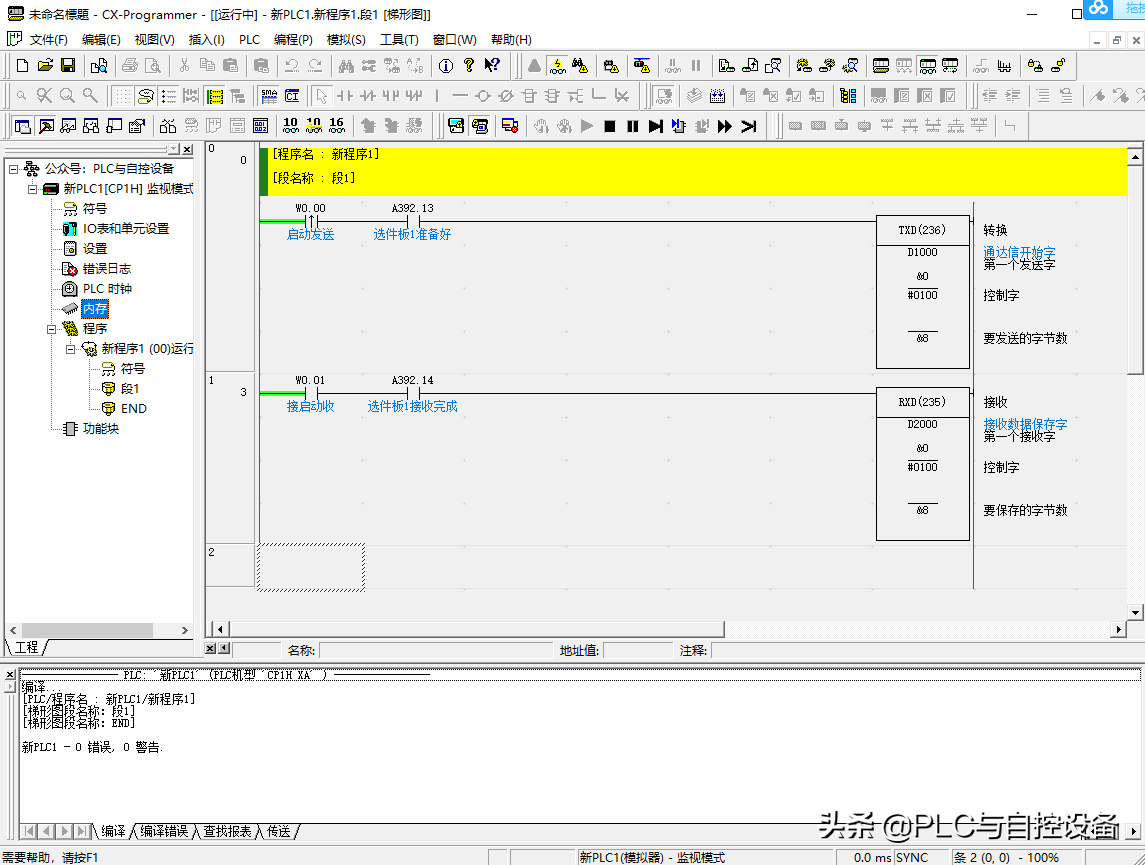

是串行端口1通信发送准备好的标志位，是串行端口2通信发送准备好的标志位。是串行端口1通信数据接收准备好的标志位，是串行端口2通信数据接收准备好的标志位。
