西门子PLC的“ModbusRTU通讯”和“轮询”

Modbus是PLC应用中常用的通讯手段，轮询是在进行一个控制器连接多个从站的通讯时常用的编程手段，由于ST语言在数据处理上的优势，此方法变得更为简单。下面以西门子S71214CPLC的ModbusRTU通讯为例，展现ST语言下的modbus通讯和轮询。

硬件连接

要准备的硬件和软件：

1.西门子PLC1214C；

2.通讯板CB1241；

3.USB转RS485转换器；

4.Modscan2/Modsim32电脑模拟软件模拟主/从站，

5.SPU(serialportUtility)，监视通讯报文。

PLC作为主站，使用软件Modsim32模拟从站，使用两芯线（最好是带屏蔽双绞线）进行连接：

硬件连接

将通讯板的AB两端与转换器的AB两端进行连接，要注意AB两端区分正负极，反接不会烧坏设备，但是无法正常通讯。

编写程序

1.设备组态

在博图软件中配置西门子PLC和通讯板。modbus通讯需要设置波特率、数据位、停止位和校验位等通讯参数，在博图中的设备组态中设置此参数，主从站设置一致即可通讯。

通讯参数

设置波特率9600,数据位8位，停止位1位，无校验，在PLC离线模式下下载硬件组态。

下载组态信息

2.调用modbus功能块

西门子的通讯一般都需要调用系统功能块，在“指令”-“通信”-“通信处理器”下可以找到modbus通讯功能块：

通讯功能块

可以看到这里提供两套modbus通讯模块，这两套都可以使用（暂不清楚具体的区别），本文选用的是下面的版本较低的模块。

新建程序段，将配置模块MB_COMM_LOAD和主站模块MB_MASTER拖入程序中：

调用功能块

功能块调用后要对必要的引脚进行赋值，各个引脚的功能可以按F1查看，建立一个DB数据块，声明一些变量连接功能块的引脚：

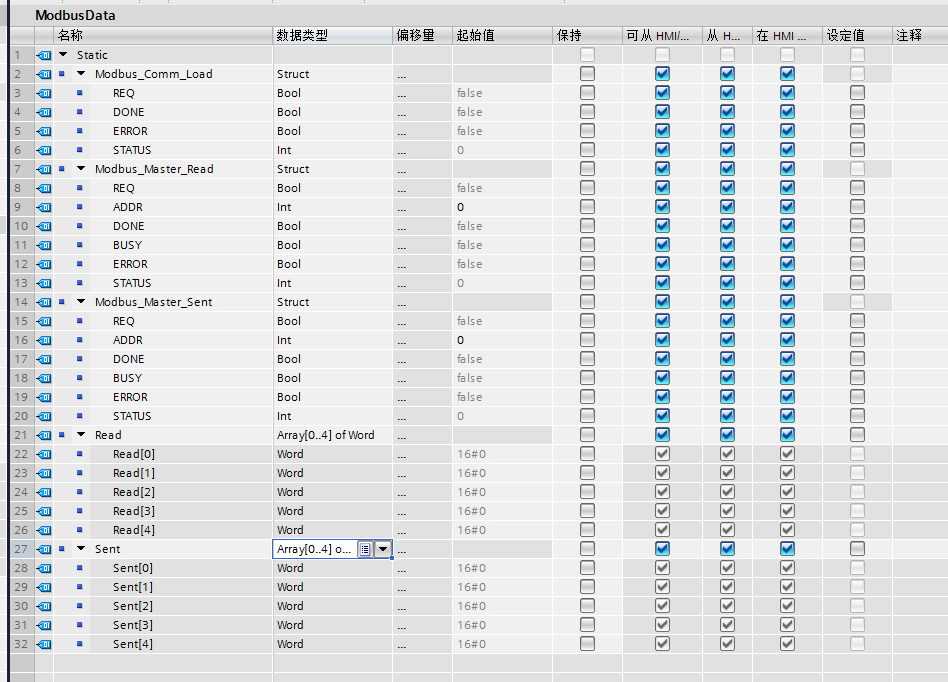

声明变量

上面声明了两个容量为5的字数组，用于数据的发送和接受，这个容量可以根据需求任意设置。然后将这写变量写入模块引脚：

模块赋值

配置模块MB_COMM_LOAD的触发REQ只需要在连接时触发一次啊，因此直接将系统内置的变量“firstscan”写入即可，上电后执行一次。

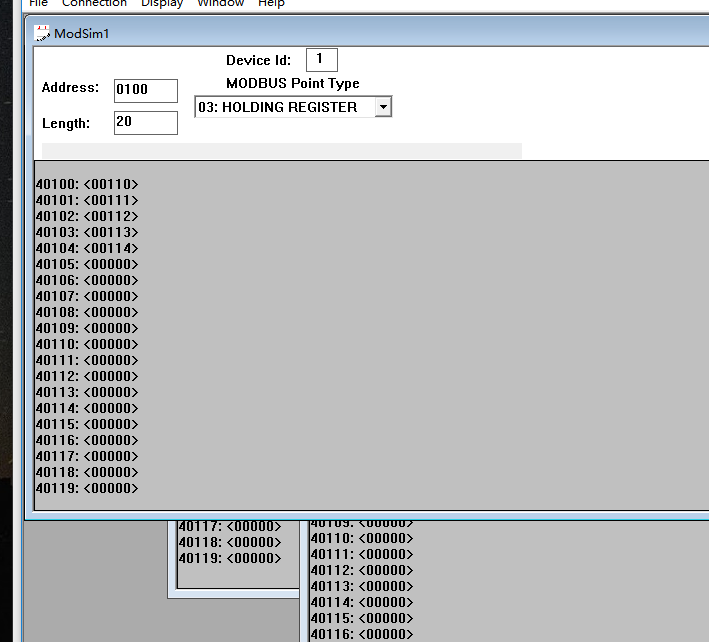

由于通讯的读和写都由主站模块MB_MASTER完成，因此我们对这个模块进行两次赋值，第一次实现读的功能，由modbus地址40100开始，读5个数据，写入"ModbusData".Read_Data中；第二次实现写的功能，将"ModbusData".Sent_Data中的数据写入由modbus地址40110开始的5个数据中。

程序写到这里已经可以进行通讯了，如果想要在线实验一下，可以将变量写入监控表，手动触发读写触发引脚变量，观察模块的输出状态，这里就不演示了。

3.编写轮询程序

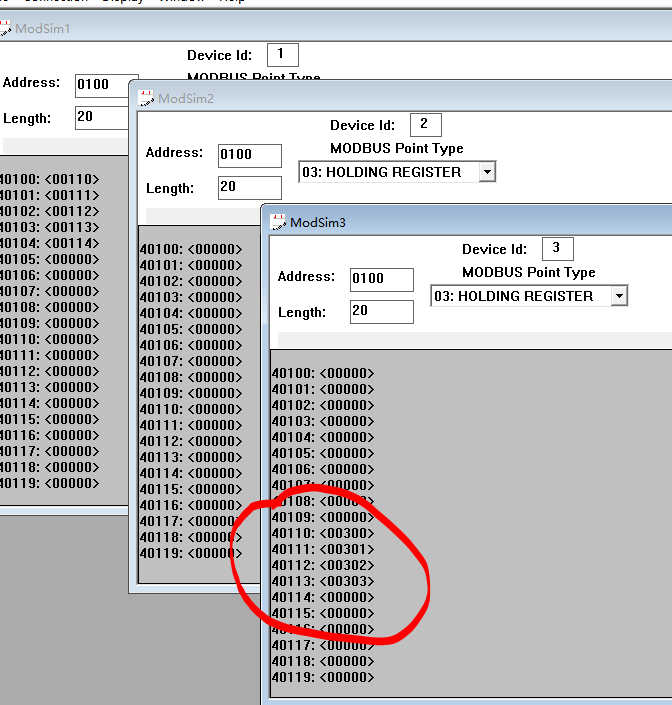

所谓轮询就是依次询问，假设我们有3个设备作为modbus从站，从站地址（站号）依次为1,2,3，使用case语句依次对这3个设备进行读写操作，而读出和写入的数据分别存入3套不同的变量当中。

建立设备变量

使用一个结构体来描述一个设备的所有信息，包括5个状态字（states:Array[0..4]ofWord）和5个控制字（ctrl:Array[0..4]ofWord），将结构体声明为数量为3的数组，存放3个设备的数据。

在整个循环开始前，设定起始设备地址，然后按照“读操作触发，读数据，读设备地址+1，延时，写数据，写操作触发，写设备地址+1，延时”的顺序持续循环，按照设备地址号选择上面的结构体变量：

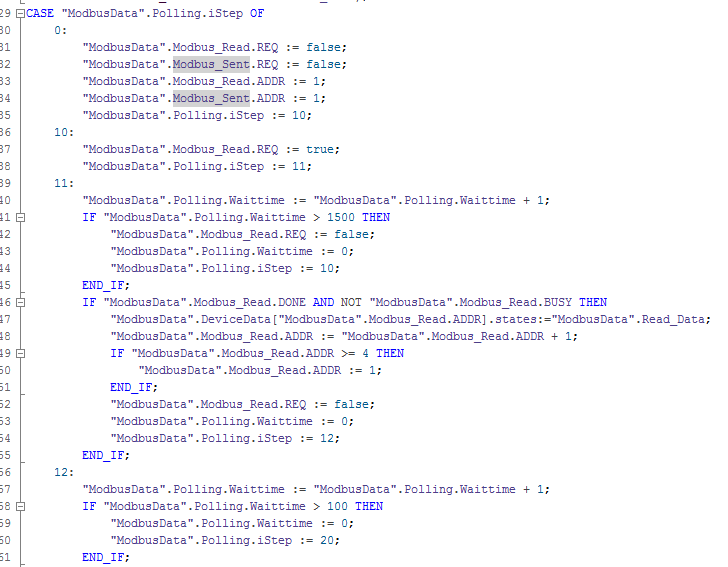

读操作

iStep=0时，关闭读写触发，设定读写设备地址为1；

iStep=10时，读操作触发，模块发出读数据命令，模块置位busy信号；

iStep=11时，等待读操作完成，模块读到设备数据后会置位done信号，复位busy信号，根据信号状态将读到的数据（Read_Data）写入设备数据结构体（)，如果设备地址=1，则写入DeviceData[1].states，设备地址变化，写入的结构体也会相应的变化，保证不同设备的数据不会互相干涉。这里加一个判断，一段时间读不到数据返回10步骤重新进行读操作。

iStep=12时，用计数的方式做一个简单的延时功能，避免因读写频率太快导致设备反应不过来。
